A bilik bersih melalui tingkap ialah peranti pemindahan bahan tertutup yang dipasang di dinding antara bilik bersih dan bukan bilik bersih (atau antara kawasan klasifikasi kebersihan yang berbeza). Fungsi terasnya ialah: untuk memindahkan item bersaiz kecil hingga sederhana dengan selamat tanpa membuka pintu akses utama atau mengganggu perbezaan tekanan positif bilik . Melalui mekanisme saling kunci dwi pintu dan struktur pengedap, melalui tingkap boleh mengurangkan kekerapan masuk dan keluar kakitangan lebih 80%, dengan ketara mengurangkan risiko pencerobohan zarah dan mikrob. Ia dianggap infrastruktur penting untuk pematuhan GMP, ISO 14644 dan peraturan FDA [^2^].

Dalam industri seperti mikroelektronik, biofarmaseutikal, bilik operasi hospital dan pemprosesan makanan, melalui tingkap telah berkembang daripada "aksesori pilihan" kepada "pemasangan wajib." Sebagai contoh, keperluan FDA untuk pengeluaran ubat steril (persekitaran latar belakang Gred A/B) dengan jelas menyatakan bahawa bahan yang memasuki kawasan teras steril mesti melalui laluan melalui tingkap atau kunci udara, dilengkapi dengan langkah penyahcemaran yang berkesan.

Tiga Jenis Utama dan Senario Berkenaan Mereka

Berdasarkan kaedah saling mengunci dan kefungsian bilik bersih, melalui tingkap terbahagi kepada tiga kategori. Pemilihan harus mengambil kira klasifikasi kebersihan, risiko pencemaran bahan, dan belanjawan:

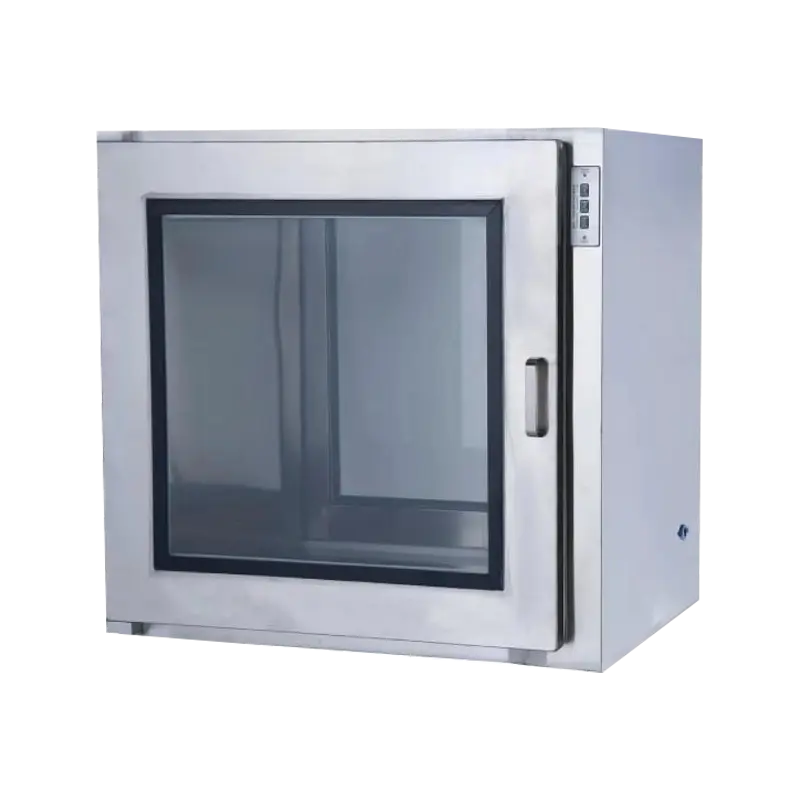

Tetingkap Laluan Interlock Elektronik

Menggunakan kunci elektromagnet dan penderia untuk saling mengunci dwi pintu. Apabila satu pintu sebelah dibuka, pintu bertentangan secara automatik terkunci. Masa tindak balas interlock elektronik biasanya kurang daripada 0.5 saat, menawarkan kebolehpercayaan yang tinggi. Sesuai untuk Kelas ISO 5 (Kelas 100) dan bilik bersih gred lebih tinggi . Sesetengah model premium menampilkan penunjuk status LED dan fungsi penggera kerosakan untuk pemantauan masa nyata [^68^].

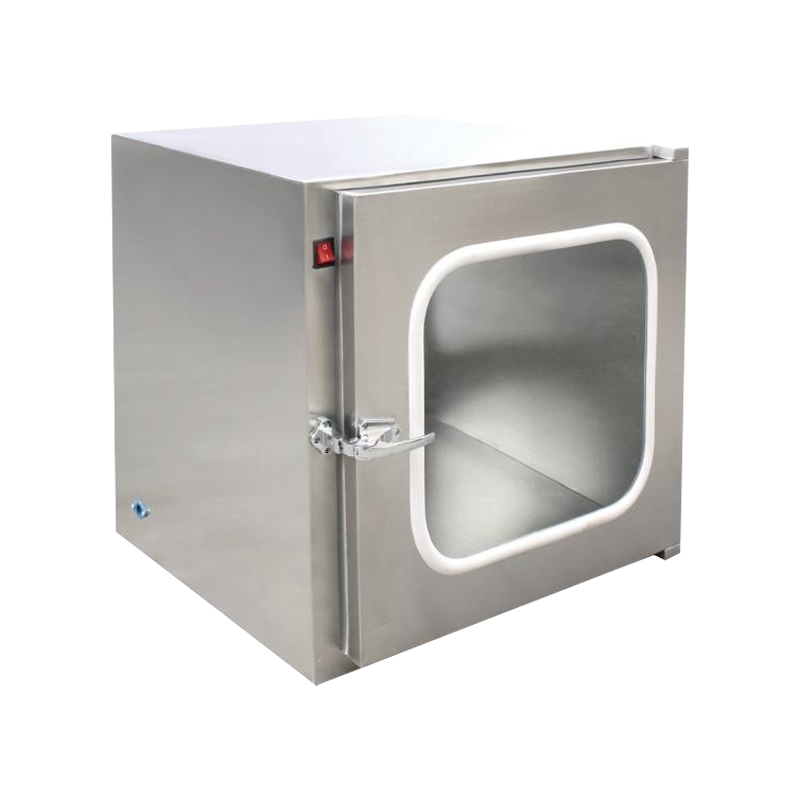

Interlock Mekanikal Melepasi Tetingkap

Mencapai penguncian dwipintu melalui pautan fizikal atau mekanisme cam, tidak memerlukan kuasa luaran dan menawarkan kos penyelenggaraan yang rendah. Interlock mekanikal sesuai untuk ISO Kelas 7–8 (Kelas 10,000–100,000) zon bersih am atau persekitaran kalis letupan dengan keperluan keselamatan elektrik khas. Kelemahannya ialah komponen mekanikal mungkin haus dari semasa ke semasa; pengesahan fungsi saling kunci disyorkan setiap 12 bulan [^48^].

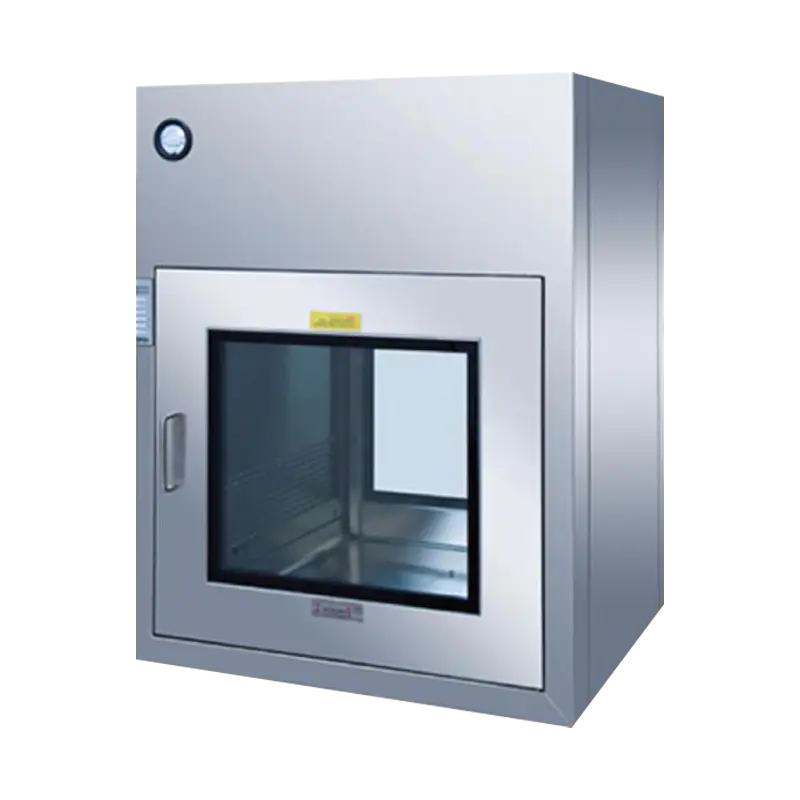

Tetingkap Melepasi Pembersihan Diri (Dinamik).

Selain kefungsian saling mengunci asas, unit ini disepadukan Unit penapisan HEPA dan lampu pensterilan ultraviolet (UV). . Peniup terbina dalam mengedarkan udara yang ditapis melalui ruang pada 375 CFM (kira-kira 636 m³/j), membolehkan pra-pemurnian ruang sebelum pemindahan item. Jenis ini biasanya digunakan dalam makmal biologi, bengkel perumusan steril dan farmasi hospital, mewakili penyelesaian paling berkesan untuk mencegah pencemaran silang [^67^].

Spesifikasi Struktur dan Bahan Utama

Prestasi tetingkap melalui bergantung secara langsung pada reka bentuk struktur dan pemilihan bahannya. Konfigurasi standard industri biasanya mengikut spesifikasi ini:

Rawatan Badan dan Permukaan Kabinet

Badan kabinet arus perdana dibina daripada Keluli tahan karat SUS304 atau SUS316L . SUS316L mengandungi molibdenum, menawarkan ketahanan yang unggul terhadap kakisan klorida berbanding 304, menjadikannya sesuai untuk persekitaran nyah kuman hospital atau kawasan bergaram tinggi di pantai. Ketebalan dinding standard ialah 1.2–1.5 mm, dengan sudut bulat dalaman (R≥10 mm) untuk menghapuskan zon mati kebersihan dan memudahkan pembersihan dan pembasmian kuman [^63^]. Sesetengah produk ekonomi menggunakan keluli bergulung sejuk bersalut serbuk untuk kelas ISO 8 dan di bawah zon bersih am.

Tetingkap Pemerhatian dan Sistem Pengedap

Tingkap pemerhatian dilengkapi dengan standard Kaca keselamatan terbaja 5 mm ; sesetengah persekitaran anti-statik memerlukan polikarbonat ESD. Pengedap bingkai pintu menggunakan gasket silikon gred kebersihan atau pad pengedap gel poliuretana, dengan keperluan set mampatan di bawah 15% untuk memastikan kebocoran sifar di bawah perbezaan tekanan ±30 Pa. Menurut data yang diukur, sistem pengedap berkualiti tinggi boleh mengawal kadar kebocoran melalui tingkap di bawah 0.01% [^48^].

Konfigurasi Saling Kunci dan Pensterilan

Pembersihan diri melalui tingkap biasanya ditampilkan Lampu pensterilan UV 15–30 W pada panjang gelombang 253.7 nm, dengan dos penyinaran ≥40 mJ/cm² diperlukan untuk penyahaktifan mikrob permukaan yang berkesan. Unit penapisan HEPA mesti memenuhi penarafan H13 atau H14 (kecekapan penapisan ≥99.97% atau ≥99.995% untuk zarah 0.3 μm) dan termasuk tolok tekanan pembezaan. Penapis mesti diganti apabila rintangan terminal mencapai 2–2.5 kali rintangan awal (biasanya 250–300 Pa) [^67^].

Pemilihan Saiz dan Keperluan Pemasangan

Dimensi melalui tingkap mesti sepadan dengan ketebalan dinding, isipadu bahan dan aliran kerja operasi. Berikut ialah saiz standard biasa dan garis panduan pemilihan:

Titik pemasangan berikut memerlukan perhatian:

• Dimensi pembukaan dinding sepatutnya 5–10 mm lebih besar daripada bingkai luar tingkap melalui untuk membolehkan pelarasan meratakan dan pengisian pengedap.
• Ketinggian pemasangan biasanya 800–1000 mm di atas paras lantai, mematuhi julat operasi ergonomik.
• Jurang antara tingkap dan dinding laluan mesti dimeterai dengan pengedap silikon neutral atau gasket EPDM untuk mengelakkan kebocoran perbezaan tekanan.
• Pembersihan diri melalui tingkap memerlukan alur keluar kuasa yang dikhaskan (biasanya 120 V / 220 V, fasa tunggal) dan pembumian yang boleh dipercayai [^63^].

Permohonan Industri dan Keperluan Pematuhan

Tetingkap melalui digunakan di pelbagai industri dengan keperluan kebersihan yang ketat. Piawaian pematuhan dalam industri yang berbeza menentukan gred konfigurasi:

Farmaseutikal dan Bioteknologi

Menurut Lampiran 1 GMP (semakan 2022), pemindahan bahan antara kawasan Gred A/B dan kawasan Gred C/D dalam pengeluaran ubat steril mesti menggunakan tingkap melalui yang dilengkapi dengan interlock elektronik dan pensterilan UV . Dalam makmal terapi sel dan gen (CGT), di mana ruang berada pada tahap premium, tingkap padat yang dipasang di dinding (dimensi dalaman ≤24 in) lebih diutamakan, memenuhi keperluan pematuhan tanpa menggunakan kawasan lantai bilik bersih yang berharga [^2^].

Mikroelektronik dan Semikonduktor

Dalam fabrikasi wafer dan kemudahan pembungkusan/pengujian, melalui tingkap mesti jumpa ISO 14644-1 Kelas 5 (ISO 5) piawaian. Senario ini biasanya memilih bahan selamat ESD (seperti tingkap cerapan polikarbonat anti-statik) untuk mengelakkan kerosakan nyahcas elektrostatik pada komponen sensitif. Beberapa barisan pengeluaran termaju juga mengkonfigurasi port pembersihan nitrogen untuk mengurangkan lagi molekul oksigen dan pencemaran zarah.

Hospital dan Pemprosesan Makanan

Bilik bedah hospital dan jabatan bekalan steril pusat (CSSD) menggunakan tingkap untuk memindahkan instrumen dan bekalan, yang memerlukan Keluli tahan karat SUS316L pembinaan untuk menahan pensterilan stim tekanan tinggi suhu tinggi dan kakisan disinfektan kimia. Industri pemprosesan makanan memberi tumpuan kepada mencegah pencemaran silang; melalui tingkap mesti mematuhi prinsip HACCP, dan interlock mekanikal biasanya mencukupi untuk persekitaran Kelas 8 ISO.

Penyelenggaraan Rutin dan Pengesahan Prestasi

Kebolehpercayaan tetingkap lulus bukan sahaja bergantung pada pemilihan awal tetapi juga pada prosedur penyelenggaraan piawai. Jadual penyelenggaraan berikut disyorkan:

1. Setiap hari : Periksa integriti gasket pintu, bersihkan permukaan tingkap cerapan, dan sahkan kefungsian saling kunci.
2. Mingguan : Lap dinding dalaman kabinet dengan alkohol atau detergen neutral; semak keamatan lampu UV (ganti jika di bawah 70% daripada nilai undian).
3. Suku tahunan : Gunakan fotometer atau aerosol DOP/PAO untuk menguji integriti penapis HEPA; kadar kebocoran imbasan tidak boleh melebihi 0.01%.
4. setiap tahun : Berikan pihak ketiga untuk ujian pengekalan pembezaan tekanan (di bawah pembezaan tekanan terkadar, penurunan tekanan tidak boleh melebihi 5% dalam masa 15 minit) dan penentukuran sistem saling kunci [^67^].

Jika ubah bentuk pintu, penuaan gasket, atau kegagalan interlock dikesan, unit mesti segera dinyahaktifkan dan bahagian diganti. Tetingkap laluan yang diabaikan boleh menjadi "kebocoran pencemaran" dalam bilik bersih, menimbulkan risiko yang lebih besar daripada pemindahan terbuka tanpa tingkap laluan dipasang.
