Purlin keluli berbentuk C Manufacturer

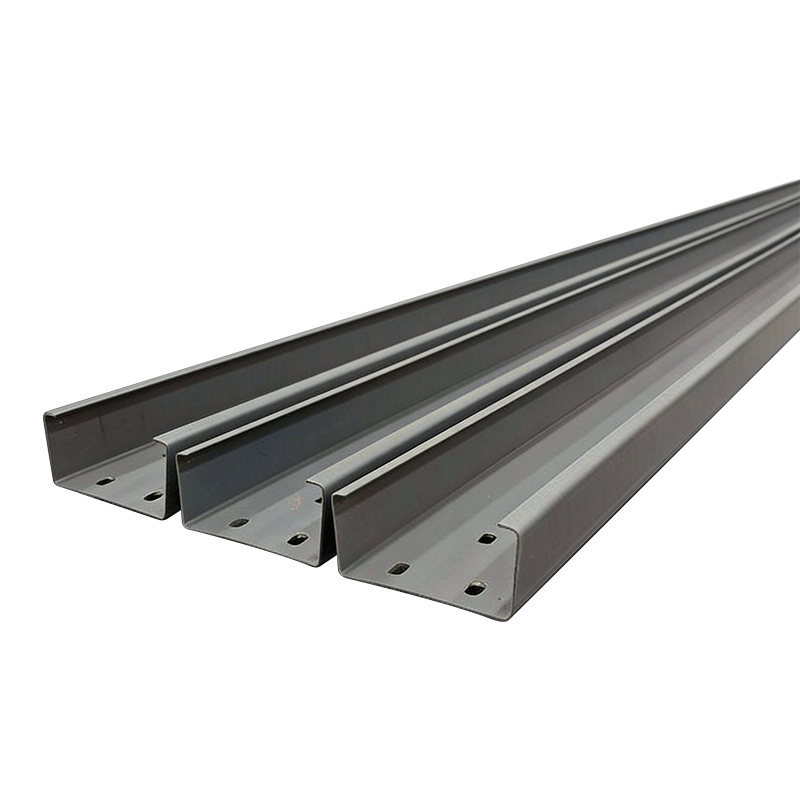

Purlin keluli berbentuk C ialah anggota struktur berdinding nipis, berbentuk sejuk dengan keratan rentas berbentuk C yang berfungsi sebagai penghubung pemindahan beban kritikal antara panel pelapik bumbung atau dinding dan rangka keluli utama. Kelebihan mereka yang menentukan— sifat mekanikal keratan rentas yang stabil, nisbah kekuatan-kepada-berat yang tinggi, dan pemasangan mudah —jadikan mereka pilihan pilihan untuk loji industri, gudang, pusat logistik, dan bangunan komersial ringan dengan rentang sehingga 25 kaki (7.6 meter) [^103^]. Tidak seperti Z-purlins, yang memerlukan pertindihan untuk rentang berterusan, C-purlins unggul dalam aplikasi satu-span dan mudah-span di mana kelajuan ereksi dan kecekapan kos adalah yang terpenting.

Untuk projek yang memerlukan sokongan dinding, gelegar lantai, atau bumbung satu teluk, C-purlins menawarkan a 20–30% penjimatan kos atas sistem Z-purlin sambil menghapuskan kerumitan sambungan pusingan. Geometri bebibir 90 darjah mereka memastikan laluan beban yang boleh diramal dan memudahkan perincian kurungan, menjadikannya penyelesaian utama untuk bangunan logam pra-kejuruteraan dan rangka kerja struktur keluli di seluruh dunia.

Geometri Keratan Rentas dan Tingkah Laku Struktur

Profil berbentuk C adalah mono-simetri, menampilkan web menegak dengan dua bebibir mendatar selari berorientasikan 90 darjah ke web. Geometri ini menyampaikan tingkah laku mekanikal yang boleh diramal di bawah beban graviti dan angin.

Sifat Bahagian dan Pengagihan Beban

Bahagian C menyediakan prestasi lentur yang stabil tentang paksinya yang kuat (berserenjang dengan web), menjadikannya ideal untuk menyokong beban bumbung dan dinding yang diagihkan secara seragam. Bebibir selari mencipta permukaan galas yang konsisten untuk pengikat pelapisan dan sambungan pendakap. Walau bagaimanapun, kerana bahagian itu terbuka dan mono-simetri, ia menunjukkan ketegaran kilasan yang lebih rendah daripada bahagian tertutup atau berbentuk Z. Ciri ini menjadikan C-purlins paling sesuai untuk aplikasi di mana beban dikenakan melalui pusat ricih atau di mana penyambungan disediakan untuk menahan lengkokan kilasan sisi [^95^].

Keupayaan Span mengikut Kedalaman Bahagian

Kedalaman C-purlin standard berkisar dari 100 mm hingga 400 mm (4 in hingga 16 in) , dengan setiap kedalaman sepadan dengan rentang dan had beban tertentu. Jadual berikut meringkaskan keupayaan merentang biasa di bawah beban bumbung standard [^103^]:

Keupayaan merentang sebenar bergantung pada jarak purlin, ketebalan keluli (tolok), beban bumbung (salji hidup mati) dan keperluan kod bangunan tempatan. Untuk jarak yang melebihi 8 meter, Z-purlins dengan sambungan lapped biasanya menjadi lebih menjimatkan daripada satu bahagian C-purlin [^102^].

Spesifikasi Bahan dan Piawaian Pembuatan

Ketahanan dan integriti struktur C-purlins dikawal oleh gred keluli asas, sistem salutan, dan ketepatan membentuk sejuk.

Keluli Asas dan Sifat Mekanikal

C-purlins dihasilkan daripada jalur keluli tergalvani berbentuk sejuk dengan kekuatan hasil minimum sebanyak 345 N/mm² (50 ksi) , bersamaan dengan bahan ASTM A572 Gred 50 atau AS/NZS 1397 G450. Ketebalan logam asas (BMT) standard berjulat daripada 1.5 mm hingga 3.0 mm (0.059 in hingga 0.118 in), dengan tolok yang lebih berat dipilih untuk beban yang lebih tinggi atau aplikasi jarak yang lebih luas [^97^]. Proses pembentukan sejuk berfungsi mengeras keluli, meningkatkan kekuatan hasilnya sebanyak 10–15% berbanding dengan bahan gegelung induk.

Sistem Perlindungan Kakisan

Tiga pilihan salutan menguasai pasaran:

• Tergalvani celup panas (Salutan zink) : Jisim salutan standard 180–275 g/m² (Z180–Z275), menyediakan 40 tahun rintangan kakisan dalam persekitaran dalaman yang jinak [^96^].
• Salutan ZAM (Zink-Aluminium-Magnesium) : Salutan aloi termaju menawarkan 2–3× rintangan kakisan zink tulen, sesuai untuk tetapan perindustrian pantai atau kelembapan tinggi [^104^].
• Kemasan dicat perdana : Digunakan di atas substrat tergalvani untuk konsistensi estetik dengan panel pelapisan berwarna; bukan penghalang kakisan yang berdiri sendiri.

Toleransi Pembuatan

Pembuatan ketepatan memastikan kualiti muat semasa pemasangan. Toleransi pengeluaran standard ialah [^101^]:

• Panjang: ±5 mm
• Lebar bebibir: ±1 mm
• Kedalaman web: ±1 mm
• Jarak tengah lubang: ±1.5 mm

C-Purlin lwn Z-Purlin: Kriteria Pemilihan

Walaupun kedua-dua bahagian C dan Z berfungsi sebagai ahli pembingkaian sekunder, geometri tersendiri mereka mencipta perbezaan prestasi bermakna yang menentukan kesesuaian aplikasi.

Peraturan asas: gunakan C-purlins untuk lilitan dinding, gelegar lantai, dan bumbung satu jengkal di bawah 8 meter; nyatakan Z-purlins untuk bumbung berbilang rentang, ruang industri yang besar dan projek dengan salji lebat atau beban angin [^96^].

Amalan Terbaik Pemasangan dan Keperluan Bracing

Pemasangan yang betul mengubah C-purlins daripada anggota individu menjadi sistem struktur yang koheren yang mampu menahan graviti, angin dan beban seismik.

Butiran Jarak dan Sokongan Purlin

Jarak purlin standard untuk bumbung logam berkisar dari 1.2 m hingga 1.8 m (4 kaki hingga 6 kaki) di tengah, bergantung pada profil pelapisan dan beban reka bentuk. C-purlins disokong oleh kurungan penyambung sudut atau kurungan tujuan umum yang diikat pada kasau atau lajur bingkai utama. Pemilihan kurungan mesti sepadan dengan kedalaman purlin: purlin C150 memerlukan kurungan AC150 (0.30 kg setiap satu), manakala purlin C300 memerlukan kurungan AC300 (0.69 kg setiap satu) [^101^].

Merapatkan untuk Kestabilan Sisi

Oleh kerana bahagian C terbuka terdedah kepada lengkokan kilasan sisi, penjembatan (juga dipanggil rod kendur atau pendakap lalat) adalah penting. Merapatkan mengehadkan panjang bebibir mampatan yang tidak diikat dan menghalang putaran di bawah beban. Jarak jambatan maksimum yang disyorkan ialah:

• bahagian C100 : 2000 mm jarak maksimum
• Bahagian C150 : 3000 mm jarak maksimum
• Bahagian C200–C400 : 4000 mm jarak maksimum [^101^]

Bridging biasanya dipasang pada rentang pertengahan untuk rentang tunggal dan pada titik ketiga untuk rentang berterusan. Sistem penyambung gaya HookFast membenarkan pemasangan tanpa alat dengan menggunting terus ke lubang pratebuk di web purlin.

Urutan Pemasangan

Urutan ereksi yang disyorkan memastikan keselamatan dan ketepatan dimensi:

1. Tandakan garisan purlin pada ahli bingkai utama pada jarak yang ditentukan.
2. Pasang kurungan pada setiap titik sokongan purlin, memastikan penjajaran aras dalam ±3 mm.
3. Letakkan C-purlins ke kurungan dengan bahagian terbuka berorientasikan secara konsisten (biasanya ke bawah untuk purlin bumbung untuk memudahkan lampiran merapatkan).
4. Bolt purlins ke kurungan menggunakan bolt M12 atau M16 dengan mesin basuh; tork kepada 50–70 N·m.
5. Pasang jambatan sebelum menggunakan pelapisan bumbung atau dinding untuk menstabilkan garisan purlin.
6. Sahkan penjajaran : bahagian atas purlin hendaklah sama rata dalam had pesongan L/360 di bawah beban mati.

Aplikasi Merentas Sektor Industri

Purlin keluli berbentuk C digunakan merentasi spektrum luas jenis pembinaan, setiap satu mengenakan permintaan prestasi yang berbeza.

Loji dan Gudang Perindustrian

Dalam bangunan keluli pra-kejuruteraan untuk pembuatan dan penyimpanan, C-purlins menyokong kepingan bumbung trapezoid dan panel pelapisan dinding. Lebar teluk biasa 6–8 meter selaras dengan sempurna dengan kapasiti purlin C200 atau C250. Sifat ringan C-purlins (C200×1.5 mm beratnya lebih kurang 4.5 kg/m ) mengurangkan permintaan kren semasa pendirian dan menurunkan beban mati keseluruhan pada rangka utama [^101^].

Pusat Logistik dan Hab Pengedaran

Kemudahan logistik moden memerlukan rentang yang jelas dan ketinggian yang tinggi. Walaupun bingkai utama sering menggunakan Z-purlins untuk bumbung utama, C-purlins selalunya ditentukan untuk lantai mezanin, kanopi, dan dinding sekatan di mana rentang lebih pendek dan beban lebih ringan. Kemudahan pemasangan mereka mempercepatkan penyampaian projek dalam pembangunan pantas.

Sistem Sokongan Fotovoltaik

C-purlins telah muncul sebagai elemen pembingkai pilihan untuk tatasusunan suria yang dipasang di tanah dan pemasangan PV atas bumbung. Profil saluran terbuka mereka sedia menerima sambungan pengapit berbolted untuk rel panel solar, dan salutan tergalvani menahan pendedahan luar selama beberapa dekad. Bahagian C150 atau C200 standard di Jarak 1.5–2.0 m menyediakan sokongan yang mencukupi untuk dimensi modul PV biasa 1.0 m × 2.0 m.

Bangunan Pertanian dan Luar Bandar

Bangunan ladang, bangsal peralatan dan tempat perlindungan ternakan mendapat manfaat daripada kecekapan kos dan rintangan kakisan C-purlins. Dalam aplikasi ini, bahagian C100 atau C150 pada rentang sederhana menyediakan kapasiti yang mencukupi untuk bumbung logam sambil mengekalkan kos bahan yang minimum. The hayat perkhidmatan 40 tahun daripada C-purlin tergalvani memberikan nilai jangka panjang dalam tetapan luar bandar yang akses penyelenggaraan mungkin terhad [^96^].

Kawalan Kualiti dan Piawaian Pematuhan

Memastikan prestasi C-purlin memerlukan pematuhan kepada piawaian bahan dan reka bentuk yang diiktiraf sepanjang rantaian bekalan.

Kod Bahan dan Reka Bentuk

Reka bentuk dan pembuatan C-purlin dikawal oleh piawaian berikut:

• AS/NZS 4600:2018 (Australia/New Zealand): Kod reka bentuk struktur keluli berbentuk sejuk, dirujuk secara meluas untuk pengiraan kapasiti purlin.
• ASTM A1003/A1004 (AS): Spesifikasi standard untuk kepingan keluli yang digunakan dalam rangka bentuk sejuk.
• EN 1993-1-3 (Eropah): Peraturan reka bentuk Eurocode 3 untuk anggota tolok nipis bentuk sejuk dan cadar.
• GB/T 2518 (China): Standard untuk kepingan dan jalur keluli bersalut zink celup panas secara berterusan.

Jaminan Kualiti Kilang

Pengeluar bereputasi melaksanakan sistem pengurusan kualiti ISO 9001 dengan protokol pemeriksaan berikut:

1. Pemeriksaan gegelung masuk : Sahkan kekuatan hasil, jisim salutan, dan toleransi ketebalan terhadap sijil kilang.
2. Pemantauan dalam proses : Semak dimensi membentuk gulungan setiap 2 jam; laraskan jurang roller untuk mengekalkan ketepatan profil.
3. Pengesahan penebuk lubang : Sahkan pusat lubang, diameter dan jarak tepi menggunakan tolok go/no-go.
4. Pemeriksaan akhir : Ukur panjang, kelurusan dan kemasan permukaan pada setiap berkas; tolak kepingan dengan kerosakan salutan atau ketidakakuran dimensi.
