Panduan Lengkap untuk Pemilihan Sistem Bilik Bersih

Tahap Kebersihan: Titik Utama Pemilihan Pertama

Semua reka bentuk sistem bilik bersih berkisar pada tahap kebersihan. ISO 14644-1:2025 mengklasifikasikan kebersihan daripada Kelas ISO 1 hingga Kelas ISO 9. Amalan kejuruteraan domestik biasanya menggunakan istilah Kelas 100, Kelas 1,000, Kelas 10,000 dan Kelas 100,000. Tahap yang lebih tinggi menuntut kawalan zarah yang lebih ketat, dengan kos pembinaan dan penggunaan tenaga meningkat secara eksponen.

Elakkan "mereka bentuk berlebihan" semasa pemilihan. Satu syarikat farmaseutikal membina zon tambahan Gred C kepada piawaian Gred B, menghasilkan penggunaan tenaga tahunan meningkat kira-kira 35% , dan tempoh bayaran balik dilanjutkan selama 2.8 tahun. Pendekatan rasional ialah: mereka bentuk zon proses teras kepada keperluan tertinggi, menurunkan taraf zon tambahan, dan mencegah aliran balik pencemaran melalui kecerunan tekanan berbeza (zon teras ≥10Pa , kunci udara ≥10Pa , koridor ≥10Pa ).

Pembinaan Modular lwn Tradisional: Pemilihan Mod Menentukan Kos Kitaran Hayat

Ini adalah keputusan struktur yang paling kritikal dalam pemilihan 2026. Bilik bersih modular menggunakan panel dinding pasang siap, siling dan unit FFU untuk pemasangan di tapak, manakala mod tradisional melibatkan kimpalan rangka kerja di tapak, pemasangan saluran dan penapis kecekapan tinggi.

Kelebihan teras penyelesaian modular terletak pada kebolehskalaan dan jadual pembinaan termampat. Data pengukuran industri menunjukkan mod modular boleh memendekkan purata tempoh pembinaan lebih 30% , dan menyokong "penyingkiran dinding untuk pengembangan" masa hadapan — terutamanya sesuai untuk kemudahan yang dipajak atau perusahaan dengan kapasiti yang tidak menentu. Mengenai kos operasi, disebabkan oleh peralatan penjimatan tenaga yang cekap tinggi dan sistem kawalan kumpulan pintar, penggunaan tenaga boleh dikurangkan sebanyak 20%-40% berbanding dengan penyelesaian tradisional.

Walau bagaimanapun, modular tidak boleh digunakan secara universal. Apabila keluasan melebihi 500 meter persegi atau melibatkan perpaipan proses yang kompleks, mod kontrak am EPC kejuruteraan pembersihan kerja awam tradisional menawarkan kelebihan dalam kekuatan struktur dan susun atur paip yang komprehensif. Projek bateri tenaga baharu mengukur bahawa an 800 meter persegi Kos komprehensif penyelesaian modular sebenarnya 18% lebih tinggi daripada tradisional, kerana kos pengukuhan struktur ruang rentang besar mengimbangi kelebihan pasang siap.

Pemilihan Peralatan Teras: Logik Pemadanan untuk FFU, Penapis dan Struktur Sampul Surat

Prestasi sistem bilik bersih ditentukan oleh triniti "sistem kawalan automatik HVAC penulenan struktur sampul surat" — mana-mana titik lemah tunggal akan merendahkan keberkesanan keseluruhan.

Kedap Udara Struktur Sampul: Barisan Pertahanan Pertama untuk Kebersihan

GB/T 29468-2024 "Panel Sandwich Struktur Sampul Bilik Bersih" yang dilaksanakan 2026 telah menjelaskan penunjuk mandatori untuk penarafan kebakaran bahan teras, rintangan kakisan lapisan permukaan dan keperluan keras lain. Semasa pemilihan, pembekal perlu menyediakan laporan ujian kedap udara panel — kebocoran udara celah sendi adalah punca utama ketidakpatuhan kebersihan. Satu projek kilang elektronik menggunakan profil aluminium bukan standard untuk penyambungan, menghasilkan kiraan zarah zon Kelas 5 ISO melebihi piawaian sebanyak 2.3 kali ganda , memerlukan 47 hari untuk kerja semula untuk menggantikan gasket pengedap dan melaraskan tekanan pembezaan.

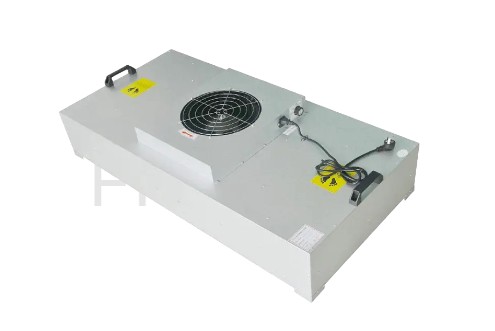

Parameter Utama Pemilihan FFU

Pemilihan FFU (Unit Penapis Kipas) memerlukan perhatian kepada tiga parameter teras:

• Jangka hayat kipas: Peminat empar pacuan terus berkualiti boleh dicapai lebih 50,000 jam
• Tahap hingar: Zon kerja ≤65dB(A)
• Julat peraturan kelajuan: Peraturan kelajuan tanpa langkah menyesuaikan diri dengan keadaan kapasiti yang berbeza

Barisan pengeluaran semikonduktor biasanya menggunakan siling liputan penuh FFU untuk mencipta aliran satu arah, manakala zon Gred C farmaseutikal boleh menggunakan gabungan tudung aliran laminar tempatan aliran bukan satu arah, mengurangkan perolehan FFU sebanyak 30% .

Strategi Konfigurasi Penapis Tiga Peringkat

Konfigurasi penapis mengikut penapisan tiga peringkat "sederhana utama tinggi/kecekapan ultra tinggi". Salah tanggapan kritikal ialah mengabaikan kapasiti menahan habuk penapis utama — apabila kapasiti tidak mencukupi, penapis kecekapan sederhana dan tinggi tersumbat sebelum waktunya, menyebabkan rintangan sistem terhadap lonjakan dan penggunaan tenaga meningkat. Cadangan:

1. Utama: Penapis panel gred G4 (kapasiti menahan habuk ≥500g )
2. Sederhana: Penapis poket gred F8
3. Penapis kecekapan tinggi terminal (gred H13-H14) dengan ≥99.99% kecekapan untuk zarah ≥0.3μm

Kemas Kini Pematuhan 2026 Yang Mesti Diatasi dalam Pilihan

2025-2026 ialah tempoh kemas kini standard bilik bersih yang intensif. Mengabaikan peraturan baharu berikut semasa pemilihan boleh menyebabkan kegagalan penerimaan atau ketidakpatuhan operasi:

• GB/T 33556.1-2025 (Berkuat kuasa 1 Mei 2026): Spesifikasi aplikasi bilik bersih hospital, pengukuhan wad pengasingan tekanan negatif dan keperluan pemantauan dalam talian tekanan perbezaan bilik bedah
• GB/T 47162-2026 (Berkuat kuasa 1 September 2026): Keperluan teknikal am untuk pintu bilik bersih, penunjuk kuantitatif piawaian kebangsaan kali pertama untuk kedap udara panel pintu, ketahanan gasket dan anti-kondensasi tingkap cerapan
• GB/T 46376-2025 (Berkuat kuasa 1 Mei 2026): Standard perkhidmatan operasi dan penyelenggaraan bilik bersih, memerlukan rekod O&M kitaran hayat penuh dengan kebolehkesanan untuk penggantian penapis, penentukuran tekanan pembezaan dan operasi lain
• GB 50073-2013 2025 Semakan Separa: Garis panduan reka bentuk bengkel bilik bersih gred tinggi semikonduktor baharu, serta reka bentuk penjimatan tenaga dan keperluan kawalan pelepasan karbon

Senarai Semak Keputusan Pemilihan: Mengelakkan Perangkap Biasa

Sebelum memuktamadkan penyelesaian, gunakan senarai semak berikut untuk pengesahan item demi item:

Sistem bilik bersih pemilihan pada asasnya adalah keseimbangan antara "keperluan proses - rangka kerja pematuhan - kos kitaran hayat." Arah aliran 2026 menunjukkan bahawa model mentah yang hanya mengejar kebersihan tinggi telah dihapuskan, digantikan dengan reka bentuk tepat berdasarkan simulasi digital (simulasi aliran udara BIM CFD), mod pembinaan menyepadukan secara mendalam modularisasi dan kecerdasan, dan pengurusan pematuhan kitaran hayat penuh meliputi operasi reka bentuk-pembinaan. Apabila memilih, perusahaan harus mengutamakan penilaian sama ada penyedia perkhidmatan memiliki keupayaan penyepaduan silang standard dan pengetahuan industri, bukannya hanya membandingkan petikan awal.

Cara Memilih Panel untuk Sistem Bilik Bersih Bebas Habuk Elektronik?

Apabila memilih panel bilik bersih untuk bengkel bebas habuk elektronik, kuncinya bukan sekadar memilih bahan yang paling mahal. Pilihan yang tepat bergantung kepada tahap kebersihan, keadaan kelembapan, ketahanan api, keperluan anti-statik, dan kekerapan penyelenggaraan . Bagi kebanyakan projek pembuatan elektronik, panel bulu batu buatan mesin atau panel berasaskan magnesium adalah pilihan yang praktikal dan boleh dipercayai.

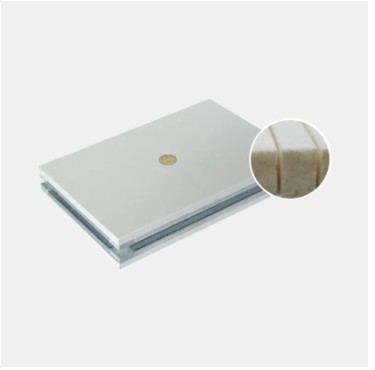

• Bengkel pemasangan elektronik am: Panel bilik bersih bulu batu buatan mesin
• Bengkel kebersihan tinggi: Panel bilik bersih berasaskan magnesium
• Persekitaran lembap: Panel bilik bersih poliuretana
• Kawasan yang memerlukan pengubahsuaian yang kerap: Panel sarang lebah aluminium
• Kawasan sensitif ESD: Panel dengan rawatan permukaan anti-statik

Mengapa Pemilihan Panel Penting dalam Bilik Bersih Elektronik

Panel bilik bersih bukan sahaja bahan dinding dan siling. Ia secara langsung menjejaskan kebersihan udara, prestasi pengedap dan kestabilan bengkel jangka panjang. Pengeluaran elektronik sangat sensitif kepada zarah habuk, turun naik kelembapan dan elektrik statik, jadi pemilihan panel yang lemah boleh mengurangkan hasil produk.

• Kebocoran udara melalui sendi merendahkan tahap kebersihan
• Ubah bentuk lembapan menjejaskan pengedap pintu dan tingkap
• Penjanaan habuk mencemarkan komponen sensitif
• Pembentukan statik boleh merosakkan peranti elektronik
• Penyelenggaraan yang kerap meningkatkan risiko masa henti

Perbandingan Jenis Panel Bilik Bersih Biasa

Pilih Panel mengikut Jenis Bengkel

Bengkel Pengeluaran SMT

Bulu batu atau panel berasaskan magnesium disyorkan untuk struktur yang stabil dan rintangan api dalam persekitaran padat peralatan.

Bengkel Perhimpunan Ketepatan

Panel berasaskan magnesium dengan kerataan yang lebih baik membantu meningkatkan prestasi pengedap.

Kilang Elektronik Iklim Lembap

Panel poliuretana sesuai kerana rintangan lembapan yang lebih kuat dan prestasi penebat.

R&D dan Kawasan Pengujian

Panel sarang lebah aluminium sesuai untuk kawasan yang memerlukan pelarasan susun atur masa hadapan.

Faktor Utama yang Perlu Diperiksa Sebelum Membeli

1. Ketebalan kepingan keluli: Pilih spesifikasi struktur yang stabil.
2. Ketumpatan teras: Ketumpatan yang lebih tinggi selalunya bermakna rintangan yang lebih baik terhadap ubah bentuk.
3. Penilaian kebakaran: Utamakan gred tahan api yang lebih tinggi.
4. Sesak udara: Kualiti pengedap sendi secara langsung menjejaskan kebersihan.
5. Kemasan permukaan: Pilih mengikut keperluan rintangan anti-statik atau kakisan.

Cara Mengimbangi Belanjawan dan Prestasi Jangka Panjang

Pendekatan praktikal ialah panel premium untuk zon kritikal dan panel standard untuk kawasan sokongan .

• Zon pengeluaran teras: Panel kestabilan tinggi
• Koridor dan storan: Panel bilik bersih standard
• Ruang perkhidmatan: Bahan kepungan asas

Kualiti Pemasangan Menentukan Keputusan Akhir

Malah bahan panel yang sangat baik tidak dapat berfungsi dengan baik jika kualiti pemasangan kurang baik. Semak perkara berikut dengan teliti:

• Sambungan panel seragam dan tertutup
• Peralihan sudut licin
• Sambungan siling dan saluran keluar udara yang tertutup
• Pemasangan siram pintu dan panel dinding
• Bukaan akses penyelenggaraan yang munasabah

Kesimpulan

Apabila memilih panel untuk sistem bilik bersih bebas habuk elektronik, utamakan kestabilan kebersihan > keselamatan > ketahanan > kemudahan penyelenggaraan . Bagi kebanyakan kilang elektronik, panel berasaskan bulu batu dan magnesium adalah pilihan arus perdana yang boleh dipercayai, manakala panel poliuretana dan sarang lebah aluminium adalah lebih baik untuk persekitaran penggunaan lembap atau fleksibel.

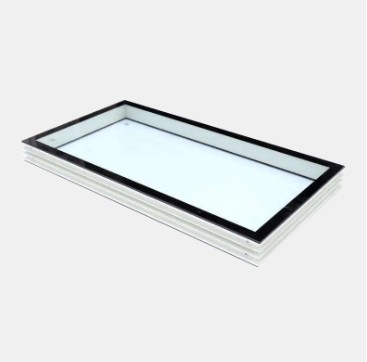

Yang Lebih Praktikal di Bengkel Kebersihan Rendah: Panel Bilik Bersih or Tingkap Bilik Bersih ?

Dalam bengkel kebersihan rendah (seperti Kelas ISO 8, Kelas ISO 9, atau kawasan pengeluaran terkawal am ), jika hanya satu pilihan boleh diutamakan, panel bilik bersih biasanya lebih praktikal daripada tingkap bilik bersih . Ini kerana panel meliputi kawasan yang lebih besar dan secara langsung menentukan pengedap dinding, kecekapan pembersihan, ketahanan dan kestabilan alam sekitar.

Tingkap bilik bersih juga berguna, tetapi dalam bilik bersih gred rendah, tingkap itu menyediakan pencahayaan, keterlihatan dan pengasingan setempat. Ia biasanya merupakan peningkatan pengurusan, manakala panel adalah struktur kepungan yang penting.

• Belanjawan terhad: Utamakan panel bilik bersih
• Perlu keterlihatan: Tambahkan tingkap bilik bersih
• Pembinaan baharu: Rancang panel dan tingkap bersama-sama

Mengapa Bengkel Kebersihan Rendah Perlu Mengutamakan Panel Bilik Bersih

Walaupun bengkel kebersihan rendah mempunyai piawaian yang lebih rendah daripada bilik bersih canggih, mereka masih memerlukan kawalan habuk, rintangan kelembapan dan pengurusan pencemaran. Sebagai bahan dinding dan siling utama, panel bilik bersih mempunyai kesan yang lebih langsung terhadap alam sekitar.

• Biasanya penutup lebih daripada 80% permukaan kepungan
• Permukaan licin memudahkan pembersihan dan pembersihan
• Sambungan tertutup mengurangkan penyusupan habuk luar
• Penebat haba dan bunyi meningkatkan kestabilan bengkel
• Penyelenggaraan yang lebih cepat dan penggantian yang lebih mudah

Nilai Praktikal Tingkap Bilik Bersih

Tingkap bilik bersih tidak penting. Dalam bilik bersih gred rendah, mereka terutamanya meningkatkan pengurusan visual dan keselesaan bekerja. Mereka sesuai di mana pemerhatian, siang hari atau penyeliaan diperlukan.

• Pantau pengeluaran tanpa memasuki bilik
• Memperbaiki keadaan pencahayaan semula jadi
• Sesuai untuk pembungkusan, pemeriksaan dan zon penampan
• Menyokong pengezonan dan penyeliaan aliran kerja

Perbandingan Praktikal: Panel lwn Windows

Bengkel Lebih Sesuai untuk Mengutamakan Panel

Kawasan Pemprosesan Makanan

Dinding memerlukan pembasuhan yang kerap, menjadikan rintangan kotoran dan kakisan lebih penting.

Bengkel Pembungkusan

Kawalan habuk dan kebersihan menjadikan panel keutamaan yang lebih baik.

Zon Penyimpanan dan Penampan

Sistem dinding tahan lama biasanya merupakan penyelesaian yang paling praktikal.

bila Tingkap Bilik Bersih Patut Diutamakan

Kawasan Pemeriksaan dan Pemantauan

Pengurus boleh memerhati operasi tanpa memasuki bilik.

Zon Trafik Tinggi

Keterlihatan boleh mengurangkan bukaan pintu yang tidak perlu.

Bengkel Kurang Cahaya

Tingkap meningkatkan cahaya semula jadi dan keselesaan pekerja.

Konfigurasi Disyorkan untuk Bengkel Kebersihan Rendah

Untuk kebanyakan kawasan pengeluaran dengan kebersihan rendah, penyelesaian praktikal ialah panel first, windows second :

• Gunakan panel bilik bersih untuk dinding dan siling utama
• Pasang tingkap tetap di tempat pemerhatian utama
• Kurangkan bukaan yang tidak perlu untuk pengedap yang lebih baik
• Tambahkan lebih banyak tetingkap kemudian jika perlu

Kesimpulan

Dalam bengkel kebersihan rendah, panel bilik bersih biasanya lebih praktikal daripada tingkap bilik bersih kerana ia menentukan prestasi pengedap asas, ketahanan, kecekapan pembersihan, dan kestabilan alam sekitar . Tingkap bilik bersih paling baik digunakan sebagai tambahan untuk pengurusan dan keterlihatan. Untuk kepraktisan jangka panjang, utamakan panel dahulu, kemudian tambahkan tingkap mengikut keperluan.
