Apakah Rangka Kerja Struktur Keluli?

Cara Memilih Yang Betul Purlin Keluli berbentuk C Spesifikasi Berdasarkan Keperluan Beban Bangunan

Prinsip utama dalam memilih spesifikasi purlin keluli berbentuk C untuk reka bentuk struktur keluli adalah untuk memastikan nisbah ketinggian bahagian (H) kepada rentang biasanya antara 1/35 dan 1/50, manakala modulus bahagian mesti menahan momen lentur maksimum. Untuk loji industri dengan rentang standard 6 meter, spesifikasi pilihan biasanya C180×60×20×2.5 atau C200×70×20×3.0. Spesifikasi khusus mesti ditentukan berdasarkan pengiraan tepat beban mati, beban hidup, dan beban persekitaran (angin dan salji).

Kesan Khusus Jenis Beban Utama pada Pemilihan

Sebagai komponen keluli berdinding nipis yang dibentuk sejuk, purlin keluli berbentuk C mempunyai nisbah kekuatan kepada berat yang tinggi, tetapi tindak balasnya terhadap jenis beban berbeza berbeza dengan ketara:

Beban Mati dan Sistem Bumbung Berat Kendiri

Beban mati termasuk berat kepingan keluli bersalut warna atau panel sandwic. Contohnya, menggunakan panel sandwic bulu kaca setebal 75mm meningkatkan berat diri kira-kira 12-15kg setiap meter persegi. Jika sistem fotovoltaik dipasang di atas bumbung, ketebalan dinding purlin hendaklah ditingkatkan daripada 2.0mm kepada 2.5mm atau lebih berdasarkan beban tambahan 15-20kg/m².

Beban Persekitaran Iklim (Angin dan Salji)

Di kawasan yang mempunyai beban salji yang berat, purlin mesti mempunyai rintangan mampatan yang melampau. Di kawasan pantai dengan angin kencang, sedutan angin boleh menyebabkan bebibir bawah purlin kehilangan kestabilan di bawah tekanan. Oleh itu, adalah disyataukan untuk memilih spesifikasi dengan lebar bebibir (B) tidak kurang daripada 60mm di kawasan tekanan angin tinggi untuk meningkatkan ketegaran kilasan.

Rujukan untuk Biasa Purlin Keluli berbentuk C Spesifikasi dan Rentang Beban

Untuk mengimbangi keselamatan dan ekonomi bahan, berikut ialah cadangan pemilihan industri berdasarkan keadaan beban konvensional:

Cadangan Pemilihan Praktikal untuk Meningkatkan Keselamatan Struktur

Apabila menentukan spesifikasi, sebagai tambahan kepada dimensi fizikal, perkara teknikal berikut harus diperhatikan:

• Menguatkuasakan Had Pesongan dengan Tegas: Pesongan purlin bumbung di bawah kombinasi beban penuh tidak boleh melebihi L/150. Sebagai contoh, pesongan ke bawah bagi purlin rentang 6 meter mesti dikawal dalam 40mm; jika tidak, bahagian itu mesti ditambah.
• Pengoptimuman Kekuatan Bahan: Untuk projek dengan beban yang lebih tinggi, menggunakan keluli gred Q355 dan bukannya Q235 konvensional boleh meningkatkan kapasiti galas beban dengan ketara sambil mengekalkan spesifikasi yang lebih kecil, dengan berkesan mengurangkan berat sendiri struktur utama.
• Pertimbangan Ketahanan Kakisan: Walaupun purlin keluli berbentuk C mempunyai rintangan kakisan yang baik, dalam persekitaran berasid atau pantai, spesifikasi dengan lapisan tergalvani tidak kurang daripada 275g/m² harus dipilih untuk mengelakkan penurunan dalam kapasiti galas beban akibat kakisan bahan.

Yang Mempunyai Prestasi Penebat Terma yang Lebih Baik: Lembaran Berprofil Keluli bersalut warna or Panel Sandwic Keluli Warna ?

Kesimpulan yang jelas ialah Panel Sandwic Keluli Warna offer significantly superior thermal insulation performance berbanding dengan kepingan berprofil keluli bersalut warna. Walaupun helaian berprofil satu lapisan terutamanya bertindak sebagai penghalang cuaca dengan rintangan haba yang boleh diabaikan, panel sandwic menggunakan lapisan penebat teras yang menghasilkan pecahan haba yang teguh. Dalam aplikasi industri praktikal, beralih kepada panel sandwic boleh mengakibatkan pengurangan suhu dalaman 10°C hingga 15°C semasa puncak musim panas .

Perbezaan Struktur Teras dan Rintangan Terma

Jurang dalam prestasi penebat adalah hasil langsung daripada komposisi keratan rentas kedua-dua bahan ini:

Lembaran Berprofil Keluli Bersalut Warna Satu Lapisan

Helaian berprofil seperti YX25-210-840 diperbuat daripada keluli kekonduksian tinggi. Tanpa teras bersepadu, haba daripada sinaran suria dipindahkan hampir serta-merta ke bahagian dalam bangunan. Ini sesuai untuk gudang atau bangsal yang tidak dipanaskan peraturan terma bukanlah keutamaan .

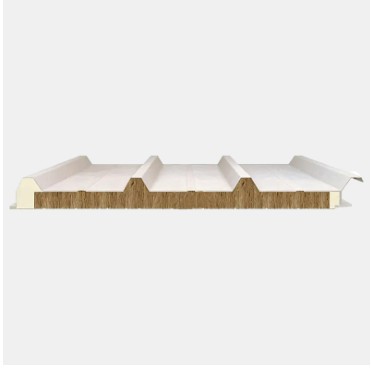

Panel Sandwic Keluli Warna Komposit

Panel ini terdiri daripada dua kulit keluli yang mengikat teras Poliuretana (PU), Bulu Batu atau EPS. Struktur "sandwic" ini menghalang pemindahan haba konduktif dengan berkesan. A Panel bersepadu poliuretana , sebagai contoh, menyediakan kecekapan terma tertinggi yang terdapat dalam pembinaan industri moden.

Data Teknikal: Perbandingan Kekonduksian Terma

Data berikut menggambarkan kekonduksian terma (λ) pelbagai bahan. Nilai yang lebih rendah mewakili sifat penebat yang lebih baik:

Garis Panduan Aplikasi Strategik

Apabila memilih antara bahan ini, pertimbangkan keperluan fungsi khusus projek:

• Kemudahan Kawalan Iklim: Untuk penyimpanan sejuk atau pemprosesan makanan, Panel bersepadu poliuretanas adalah penting untuk mengekalkan perbezaan suhu yang ketat.
• Keselamatan Kebakaran Industri: Di mana rintangan api adalah kritikal seperti penebat, Panel sandwic bulu batu adalah pilihan optimum, menawarkan perlindungan kebakaran gred A.
• Tempat Perlindungan Ekonomi: Helaian berprofil seperti YX35-125-750 adalah kos efektif untuk struktur terbuka atau bangunan pertanian di mana iklim dalaman tidak diurus.

Nilai Tambah daripada Sistem Panel Sandwic

Di luar peraturan haba, panel sandwic memberikan beberapa kelebihan kejuruteraan berbanding helaian satu lapisan:

• Redaman Akustik: Bahan teras menyerap dengan ketara bunyi hentaman daripada hujan dan angin.
• Kekuatan Struktur: Ketegaran komposit membolehkan peningkatan jarak antara purlin keluli berbentuk C , mengurangkan keseluruhan penggunaan keluli struktur.
• Kawalan Pemeluwapan: Penebat berterusan menghalang pengumpulan lembapan dalaman (berpeluh), melindungi inventori dan lekapan dalaman.

Analisis Kelebihan Teras: Mengapa Bangunan Bertingkat Tinggi Mengutamakan Decking Keluli

Decking lantai keluli bukan sekadar templat untuk fasa pembinaan; ia memainkan peranan penting sepanjang keseluruhan kitaran hayat bangunan:

Prestasi Struktur dan Keselamatan

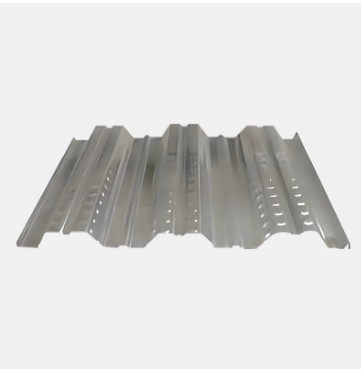

Dek keluli (seperti YX 75-293-880 model kekuatan tinggi tugas berat ) sangat meningkatkan ketegaran sisi papak lantai melalui bentuk beralunnya. Dalam bangunan bertingkat tinggi, struktur papak komposit ini secara berkesan meningkatkan redundansi seismik dan menyediakan platform kerja yang kukuh serta-merta selepas meletakkan, memastikan keselamatan pekerja di altitud tinggi.

Pengurangan Ketara dalam Berat Kendiri Struktur

Berat sendiri setiap tingkat dalam bangunan bertingkat memberikan tekanan besar pada asas. Menggunakan dek keluli membolehkan pengurangan ketebalan papak konkrit, meringankan berat lantai dengan ketara . Ini membolehkan pereka bentuk mengurangkan dimensi keratan rentas rasuk dan lajur bingkai utama, mencapai penggunaan ruang seni bina yang lebih baik.

Perbandingan Mendalam Parameter Teknikal

Jadual berikut dengan jelas menggambarkan perbezaan prestasi antara kedua-dua penyelesaian dalam persekitaran bertingkat tinggi:

Syor Aplikasi untuk Model Biasa

Berdasarkan keperluan beban dan rentang yang berbeza dalam bangunan bertingkat tinggi, model profesional berikut disyorkan:

• YX 51-253-760 Jenis galas beban rusuk tinggi: Sesuai untuk bangunan pejabat bersilang besar, memberikan ketegaran papak keseluruhan yang sangat baik.
• YX 35-125-750 Jenis Komposit Ringan: Sesuai untuk senario ringan seperti bangunan kediaman, menawarkan kecekapan pemasangan yang sangat tinggi.
• YX 51-304-914 Jenis Galas Beban Diluaskan: Sesuai untuk meletakkan lantai kawasan besar, mengurangkan jahitan bertindih dan meningkatkan kedap udara.

Kesimpulan dan Nasihat Pakar

Memandangkan prestasi mekanikal, kelajuan pembinaan dan kos komprehensif, dek lantai keluli sudah pasti pilihan terbaik untuk pembinaan lantai bangunan bertingkat tinggi . Semasa pelaksanaan, adalah disyorkan untuk bekerja bersama-sama dengan Sistem purlin keluli berbentuk C untuk reka bentuk sokongan dinding dan tambahan untuk memastikan penghantaran daya yang lebih stabil dan boleh dipercayai untuk keseluruhan sistem struktur keluli.

Bagaimana untuk memilih yang sesuai Sistem Struktur Keluli berdasarkan rentang dan beban?

Memilih sistem struktur keluli yang betul mesti mengikut prinsip asas: "Sistem Kekisi/Kekuda untuk rentang besar, Sistem Komposit/tugas berat untuk beban tinggi dan Bingkai Portal untuk rentang kecil hingga sederhana." Dengan memadankan keperluan rentang dan beban dengan tepat, dana boleh memaksimumkan pengurangan penggunaan keluli dan memendekkan kitaran pembinaan sambil memastikan keselamatan struktur. Biasanya, untuk loji industri standard dengan rentang 18-36 meter , sistem bingkai portal mewakili keseimbangan optimum ekonomi dan kestabilan.

Syor Pemilihan Sistem Berdasarkan Selang Span

Rentang secara langsung menentukan dimensi keratan komponen dan piawaian kawalan pesongan. Di bawah ialah rujukan pemilihan biasa untuk julat rentang yang berbeza:

Rentang Kecil dan Sederhana (12m - 24m)

Dalam julat ini, a Sistem Bingkai Portal adalah disyorkan. Sistem ini menggunakan keluli berbentuk H web pepejal sebagai rangka tegar utama, disokong oleh Purlin keluli berbentuk C sebagai sistem sokongan sekunder. Purlin keluli berbentuk C menampilkan sifat mekanikal keratan yang stabil, ringan, dan nisbah kekuatan-ke-berat yang tinggi, dengan berkesan memindahkan beban pelapisan ke struktur utama.

Rentang Besar (24m - 48m)

Apabila rentang melebihi 30 meter, berat sendiri komponen web pepejal meningkat dengan cepat. Dalam kes sedemikian, Kekuda Paip Keluli atau struktur Kerangka Angkasa dicadangkan. Sistem ini sangat meningkatkan penggunaan bahan melalui penukaran mampatan dan ketegangan antara ahli, menjadikannya sesuai untuk stadium, hangar pesawat dan pusat logistik perindustrian yang luas.

Kesan Khusus Keadaan Beban pada Pemilihan Komponen

Beban termasuk beban mati serta beban hidup seperti salji, angin dan beban kren:

• Beban Perindustrian Berat: Jika bumbung mesti menyokong peralatan besar atau operasi berintensiti tinggi, pilih Bumbung Menanggung Beban Rusuk Dalam (cth., YX50-410-820) atau kepingan berprofil berkekuatan tinggi untuk meningkatkan kapasiti beban tempatan.
• Beban Dinamik (Kren): Untuk tumbuhan dengan kren berat, struktur utama mesti digunakan rasuk-H yang dikimpal atau tiang kekisi , dipasangkan dengan dek lantai keluli berkekuatan tinggi tugas berat seperti YX 75-293-880 untuk mengendalikan kesan dinamik yang kerap.
• Beban Perlindungan Alam Sekitar: Di kawasan tekanan angin tinggi, sistem sokongan sekunder, seperti Purlin keluli berbentuk C , hendaklah dibentangkan dengan lebih padat untuk memastikan prestasi mekanikal yang stabil.

Jadual Padanan Span, Beban dan Komponen Struktur

Jadual berikut meringkaskan keperluan untuk komponen struktur keluli berdasarkan pelbagai kombinasi rentang dan beban:

Strategi Praktikal untuk Pengoptimuman Pemilihan

Dalam kejuruteraan sebenar, fokus pada butiran ini untuk terus mengoptimumkan sistem:

• Integrasi Sampul Bangunan: Memilih Panel Bersepadu Poliuretana (PU). serentak boleh memenuhi keperluan penebat dan ringan, mengurangkan beban struktur yang disebabkan oleh berat sistem sampul surat.
• Penyelarasan Sistem Lantai: Untuk struktur bertingkat tinggi atau berbilang tingkat, utamakan dek lantai komposit seperti YX 32-130-780 untuk membentuk struktur galas beban komposit yang stabil.
• Ketekalan Bahan: Memastikan padanan parameter mekanikal antara Purlin keluli berbentuk C , helaian berprofil bersalut warna , and panel sandwic meningkatkan hayat perkhidmatan dan kecekapan penyelenggaraan bangunan dengan ketara.
