Keperluan Bahan Kalis Api Cleanroom: Standard, Penarafan dan Spesifikasi

Penyerahan kembali bertanda semak dan serahkan semula kerana panel dinding ialah Kelas A tetapi daun pintu hanya membawa laporan Kelas B1 dan tiada siapa yang boleh menghasilkan ujian bagi kedua-dua dipasang bersama. Corak kegagalan itu adalah perkara biasa. Prestasi kebakaran dalam bilik bersih bukanlah satu harta material; ia adalah rantaian teras, muka, pelekat, bingkai, pengedap, perkakasan dan ujian pemasangan yang mengikat mereka bersama-sama.

Set peraturan praktikal adalah pendek: anggap tindak balas terhadap kebakaran dan rintangan api sebagai keperluan berasingan, minta laporan ujian tentang pemasangan lengkap dan bukannya teras sahaja, dan pastikan butiran ketumpatan, ketebalan, muka dan sambungan sama dengan apa sahaja yang diuji. Semua perkara di bawah mengikuti daripada tiga perkara tersebut.

Kelas Kebakaran dan Ketahanan Kebakaran Adalah Dua Keperluan Berasingan

Kawalan zarah dan petak dikawal oleh piawaian yang berbeza, dan spesifikasi yang menggabungkannya menghasilkan hujah di tapak. Tindak balas terhadap kebakaran menerangkan cara bahan menyuap api: kebolehcucuhan, penyebaran nyalaan, pembebasan haba dan asap. Rintangan kebakaran menerangkan berapa lama pemasangan yang dibina menahan api: integriti, penebat dan, jika berkaitan, kapasiti galas beban.

Tindak balas terhadap kebakaran, ujian bahan

GB 8624 gred bahan binaan daripada Kelas A (tidak mudah terbakar) ke bawah melalui B1, B2 dan B3, dan Kelas A ialah garis asas biasa untuk sampul bilik bersih dalam projek farmaseutikal, semikonduktor dan makanan. Di bawah EN 13501-1, sasaran yang setara ialah A2-s1,d0 atau lebih baik, di mana s1 mengehadkan pengeluaran asap dan d0 menolak titisan yang menyala. ASTM E84 Kelas A bermaksud indeks penyebaran nyalaan 25 atau lebih rendah dan indeks pengembangan asap 450 atau lebih rendah. Perhatikan skop: E84 menilai pembakaran permukaan spesimen dan tidak mengatakan apa-apa tentang halangan 60 minit.

Ketahanan kebakaran, ujian pemasangan

Penarafan seperti EI 30, EI 60 atau EI 120 (EN 1364-1 untuk dinding, EN 1634-1 untuk pintu), atau penarafan satu jam di bawah ASTM E119 atau GB/T 9978, digunakan pada pemasangan pada ketebalan dan orientasi yang diuji. Panel teras bulu batu diuji secara berkala selama 60 minit pada 50 mm, 75 mm dan 100 mm, tetapi setiap sijil hanya sah untuk binaan tepat yang dilindunginya. Panel yang lebih nipis atau profil sendi yang berbeza ialah pemasangan yang berbeza.

Perbandingan Bahan Teras untuk Panel Bilik Bersih

Pemilihan teras memacu kebanyakan hasil kebakaran, dan ketumpatan lebih penting daripada perkataan pada lembaran data. Bulu batu pada 60 kg/m3 dan bulu batu pada 120 kg/m3 boleh membawa label pemasaran yang sama dan berkelakuan sangat berbeza dalam ujian selama 60 minit.

Bahan teras bilik bersih berbanding dengan kelas kebakaran dan tingkah laku. Penilaian sentiasa tergolong dalam pemasangan yang diuji, bukan kepada teras secara berasingan.
Bahan teras	Tindak balas biasa terhadap kebakaran	Tingkah laku di bawah api	Di mana ia sesuai
Bulu batu, 100-120 kg/m3	Kelas A / A2-s1,d0	Gentian mineral tidak mudah terbakar, takat lebur melebihi 1000 C, tiada titisan menyala	Dinding, siling dan teras pintu yang dinilai
Magnesium oksida dan magnesium oksisulfat	Kelas A	Asap rendah, tiada pengikat mudah terbakar; prestasi mengikut ketebalan papan dan menghadap	Kawasan proses basah dengan kawalan kebersihan yang ketat
Panel teras gipsum	Kelas A	Stabil selama 30 hingga 60 minit; kertas yang menghadap aksara dan kelembapan melemahkan papan	Pembahagian dan zon teknikal kering
Sarang lebah aluminium	Kelas A, skin dependent	Tidak terbakar tetapi mengalirkan haba; bergantung pada muka dan pelekat	Pintu dan panel siram yang ringan
Poliuretana (PIR atau PUR)	Biasanya B1 atau B2	Pelepasan haba yang tinggi dan asap tebal; buih aksara dan mungkin menitis	Hanya jika kod membenarkan dan penyiram diterima
EPS atau XPS	Mudah terbakar	Mencair, menyebarkan api dan menghasilkan asap tebal	Tidak boleh diterima dalam sampul bilik bersih

Panel bulu batu dalam amalan

Untuk dinding bilik bersih yang dinilai, panel bulu batu 50 mm atau 75 mm dengan muka keluli pra-bersalut 0.5 mm, gasket tidak mudah terbakar dan penyambung bulu mineral adalah konfigurasi yang paling kerap diluluskan. Panel manual memberikan permukaan yang lebih rata dan toleransi yang lebih ketat di sekeliling bukaan pintu dan tingkap melalui; panel buatan mesin dipasang dengan lebih pantas merentasi kawasan siling yang besar. Kedua-duanya dihasilkan dengan teras bulu batu, dan kedua-duanya harus tiba dengan laporan ujian yang meliputi ketebalan dan perincian sambungan yang sama seperti spesifikasi projek.

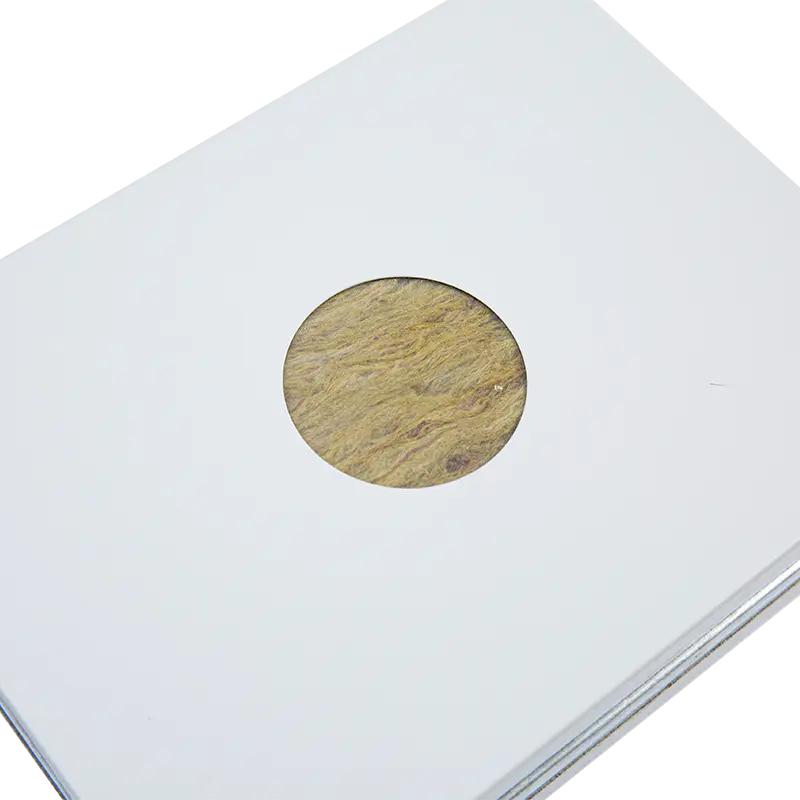

Handmade Rock Wool Cleanroom Panel with Steel Plates

Panel Bilik Bersih Bulu Batu Buatan Tangan dengan Plat Keluli Panel bilik bersih bulu batu buatan tangan dengan plat keluli, relevan di mana permukaan rata, toleransi ketat dan ulasan sempadan berkadar api penting. Lihat Produk →

Keperluan Kebakaran Elemen demi Elemen

Strategi kebakaran menyemak setiap sempadan zon bersih secara berasingan. Keperluan yang ditetapkan untuk blok bilik bersih biasa berbunyi seperti ini:

Dinding dan siling: panel tidak mudah terbakar berketinggian penuh, sambungan tertutup, tiada kerajang mudah terbakar terdedah, bulu mineral dibungkus pada penyangga dan butiran kepala.
Pintu api: daun dan bingkai berkadar diperakui sebagai satu unit, perkakasan tutup sendiri, intumescent atau pengedap mineral, kaca termasuk dalam ujian.
Pintu keluar kecemasan: pintu berayun ke arah perjalanan, jauhkan diri daripada bangku pakaian dan peralatan, dan kekal beroperasi apabila sistem interlock gagal.
Penembusan: dulang kabel, saluran dan paip berlengan dan dimeterai dengan sistem henti api yang diuji, bukan manik silikon sahaja.
HVAC: peredam api dan asap di sempadan petak, boleh diakses untuk pemeriksaan berkala.
Tingkap dan tingkap laluan: kaca berkadar di dalam bingkai berkadar; kaca yang baik dalam rebat tidak dinilai gagal pemasangan.
Lantai dan coving: kemasan tidak mudah terbakar atau hamparan api yang rendah tanpa lapisan pelekat yang mudah terbakar.
Penebat dan isian akustik: bulu mineral tidak mudah terbakar sahaja, tidak sekali-kali berbuih.

Pintu berhak mendapat nota mereka sendiri kerana pintu bilik bersih membawa sijil bomba dan tugas kedap udara pada masa yang sama. Pintu bilik bersih keluli dengan teras mineral, bingkai yang diperakui dan gasket kedap dua boleh memegang penarafan EI 60 sambil masih menguruskan perbezaan tekanan yang mengekalkan zarah di tempatnya. Tambah rapat diri dan selaraskan jujukan saling kunci supaya daun tidak berdiri terbuka semasa pengeluaran.

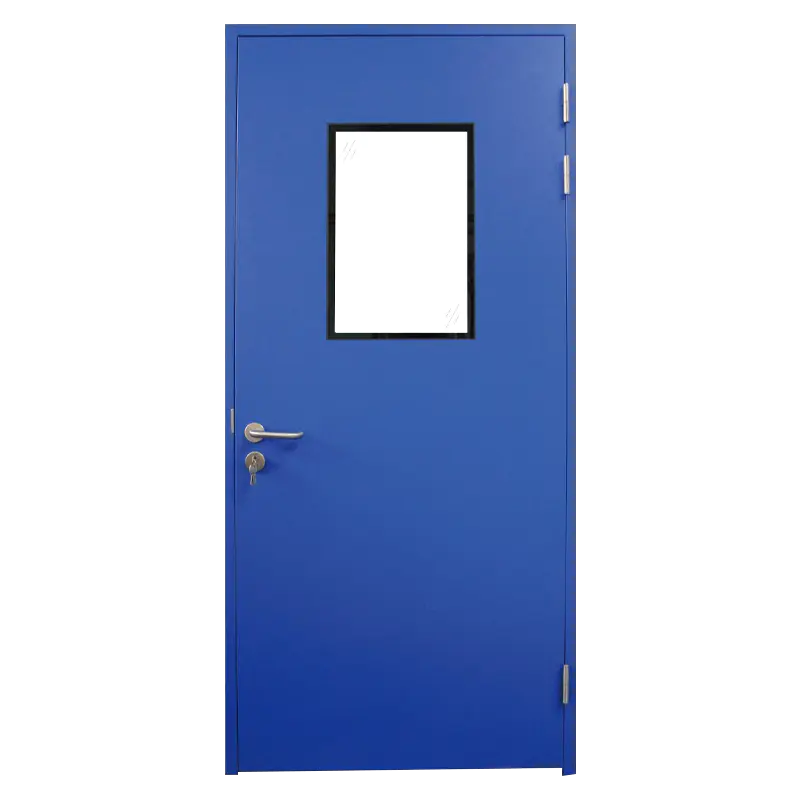

Steel Cleanroom Door for Controlled Environments

Pintu Bilik Bersih Keluli untuk Persekitaran Terkawal Pintu keluli tahan karat dengan pengedap tiga sisi dan pengedap bawah yang boleh ditarik balik, berguna di mana kebersihan, kedap udara dan kawalan pencemaran memandu pemilihan. Lihat Produk →

Pemeriksaan Perolehan Yang Menghalang Penolakan Pengemukaan

Kebanyakan penolakan menjejak kembali kepada dokumentasi dan bukannya produk. Pemeriksaan ini meliputi sebahagian besar daripadanya:

Minta laporan ujian pemasangan, bukan lembaran data teras, dan sahkan ia menamakan ketebalan panel, ketumpatan teras, menghadap dan sistem sambungan.
Padankan ketumpatan dengan nilai yang diuji. Jika sijil menyatakan 120 kg/m3, panel 90 kg/m3 adalah produk yang berbeza.
Semak kelas asap. Keputusan s1,d0 atau indeks yang dibangunkan asap rendah adalah penting dalam koridor bersih tertutup di mana pemindahan adalah perlahan.
Sahkan muka dan pelekat. Keluli pra-bersalut adalah baik; filem mudah terbakar atau pelekat buih boleh membatalkan teras Kelas A.
Sahkan pakej pintu. Daun, bingkai, kaca, perkakasan dan pengedap mesti muncul pada sijil yang sama.
Minta sampel potongan daripada pengeluaran untuk memeriksa ketumpatan teras sebenar, orientasi gentian dan ketiadaan lompang.
Pastikan satu pembekal bertanggungjawab untuk pemasangan. Memisahkan panel dan bingkai antara vendor menjadikan sijil tidak boleh dikuatkuasakan.

Jika anda menimbang beberapa pilihan sampul surat sekaligus, semakan berstruktur seperti ini panduan pemilihan sistem bilik bersih menyimpan kriteria kebakaran, kebersihan dan kos dalam satu perbandingan dan bukannya tiga perbualan berasingan.

Butiran Pemasangan Tentukan Sama ada Rating Berkekalan

Panel yang diperakui dipasang dengan jurang 20 mm dan tiada bulu mineral adalah dinding yang tidak diperakui. Butiran yang paling kerap gagal dalam pemeriksaan:

Sendi yang diisi dengan bulu mineral sebelum jalur penutup dihidupkan, tidak pernah dibiarkan kosong.
Butiran kepala dan ambang dimeterai dengan hentian api yang diuji, tidak mengembang buih.
Sambungan pergerakan perimeter dikekalkan supaya pengembangan terma tidak dapat membuka celah dalam dinding berkadar.
Bingkai pintu dilabuhkan pada struktur dan bukannya pada kulit panel sahaja.
Peredam dan meterai penembusan difoto dan dilog untuk fail penyerahan.

Soalan Lazim

Adakah teras Kelas A cukup untuk dinding bilik bersih yang dinilai api?

Tidak. Kelas A menerangkan tindak balas terhadap kebakaran, bukan rintangan. Penarafan EI 60 atau satu jam tergolong dalam pemasangan penuh, bermakna panel, sambungan, pembingkaian, pengikat dan pengedap yang diuji bersama pada ketebalan yang dinyatakan. Teras Kelas A dalam binaan yang belum diuji tidak membuktikan apa-apa tentang petak.

Apakah ketumpatan bulu batu yang perlu dinyatakan untuk panel bilik bersih?

100 hingga 120 kg/m3 ialah julat biasa untuk panel undian. Di bawah kira-kira 80 kg/m3 struktur gentian memampat di bawah beratnya sendiri pada rentang siling yang panjang, yang menjejaskan kerataan, ketegangan sendi dan prestasi kebakaran pada masa yang sama.

Bolehkah panel bilik bersih poliuretana digunakan jika penilaian dikenakan?

Jarang-jarang. Teras poliuretana dan PIR biasanya B1 atau B2 dengan keluaran asap yang tinggi. Ia kekal boleh digunakan di kawasan yang tidak dinilai apabila pihak berkuasa tempatan menerima kelas asap dan liputan pemercik, tetapi koridor, laluan keluar dan dinding petak memerlukan teras mineral.

Adakah tingkap laluan dan pancuran mandian udara memerlukan dokumentasi kebakaran?

Tetingkap lulus yang ditetapkan ke dalam dinding berkadar mengganggu penghalang, jadi ia memerlukan kaca berkadar dalam bingkai berkadar. Pancuran udara adalah peralatan dan bukannya struktur, tetapi penembusan kuasa dan kawalannya masih memerlukan butiran tertutup yang dilindungi oleh sistem henti api yang diuji.

Menyumber Bahan Bilik Bersih Berkadar Api

Kaisier menghasilkan bahagian sampul surat yang dinilai api sebagai satu keluarga: panel bilik bersih dalam bulu batu, magnesium oksida, magnesium oksisulfat, sarang lebah aluminium, poliuretana dan keluli tahan karat, serta pintu, tingkap, tingkap lulus, profil aluminium, pancuran mandian udara, unit FFU dan penapis yang sepadan. Empat pangkalan pengeluaran di China dan Thailand membekalkan projek Kelas 100 hingga Kelas 300,000, dengan prestasi panel meliputi keperluan api, antibakteria dan anti-statik serta sokongan yang dijalankan dari reka bentuk hingga selepas jualan.

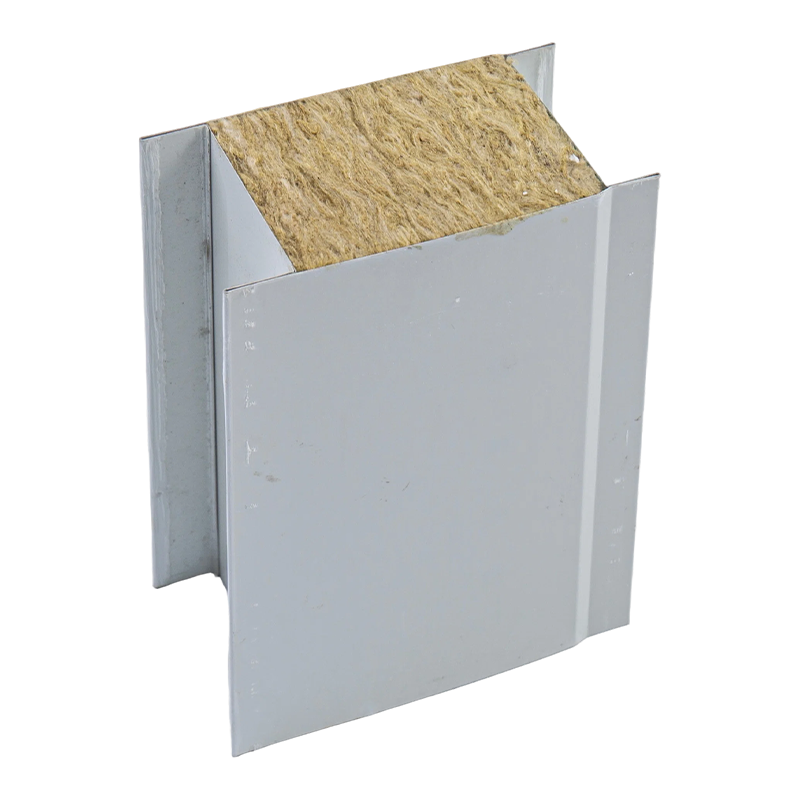

Panel Bilik Bersih Bulu Batu Buatan Mesin Panel teras bulu batu buatan mesin dengan bahagian hadapan keluli, sesuai untuk pembinaan bilik bersih Kelas 100 hingga 300,000 dengan prestasi kebakaran, antibakteria dan antistatik yang dinyatakan. Lihat Produk →

Jika projek anda mempunyai sampul surat berkadar dan bajet zarah yang ketat, hantar ketebalan dinding, penarafan kebakaran yang diperlukan dan kelas kebersihan; pasukan kejuruteraan akan mengesahkan pakej teras dan pintu mana yang sepadan dan sijil yang digunakan. Anda boleh menghubungi mereka melalui kami halaman kenalan .
